CAD局部放大视图(一)——圆形绘制

在CAD图形设计时，常常会遇到这样的问题：零件上的一些细小结构，在图 纸上由于图形过小而表达不清，或标注尺寸有困难，需将过小图形放大。对于这种情况，需要特别绘制“局部放大”视图以辅助查看。尧创CAD的“局部放大”工具可以帮您智能地绘制局部放大图形，轻松地完成局部放大视图中的标注。

绘制圆形局部放大视图的操作步骤:

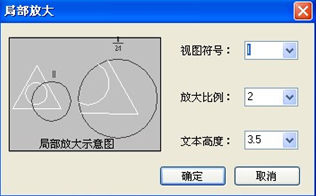

1.运行尧创CAD机械版或特别版，点击“机械|绘图面板|局部放大(命令：PARTIALDETAIL)，弹出局部放大对话框：

2. 输入“视图符号”、“放大比例”、“文本高度”各项参数， 点击“确定”。

3. 根据提示，在原图中依次指定局部放大区域中心、范围、局部放大编号的位置。

指定完成，程序自动将指定区域内的图形截出，并按指定比例放大，放大后的局部放大临时图形附着在光标上。

4. 移动光标到适当的位置，单击鼠标左键，指定局部放大视图的位置。

局部放大视图即绘制完成，局部放大视图上自动标识其视图编号和比例文字，如下图圆形CAD局部放大视图Ⅰ

特别需要说明的是：尧创CAD的局部放大工具不仅可以自动截取直线、圆、弧等一般图素对象，也能直接截取块及嵌套块中的图素。

细节决定品质，优秀的CAD软件总能从行业运用出发，抓住用户设计中的细节需求，精心打造每一个功能，真正做到实用，好用。
