尧创拼图打印中心V2.2013.06.05版本发布说明

　　尧创拼图打印中心V2.2013.06.05版本继承上一版本的所有功能特性，新增单位制功能，并进一步优化改进了图纸幅面和比例识别算法、PLT文件的读取及打印、对含有代理实体（又称为自定义实体）图纸的支持更加出色等问题，改正了EMF文件的识别算法及打印时部分文件出错的问题、升级了PDFCreator的版本，修改了个别图纸输出PDF时部分内容丢失、修改了单个文件输出PDF时水印设置无效等问题。

一、新增功能：

1. 支持采用公制或英制绘制的图纸打印

拼图打印中心除了支持采用公制绘制的图纸的打印外，增加了对采用英制绘制的图纸的打印支持，用户可以根据需要打印的图纸所采用的单位制，建立相应单位制的打印任务。

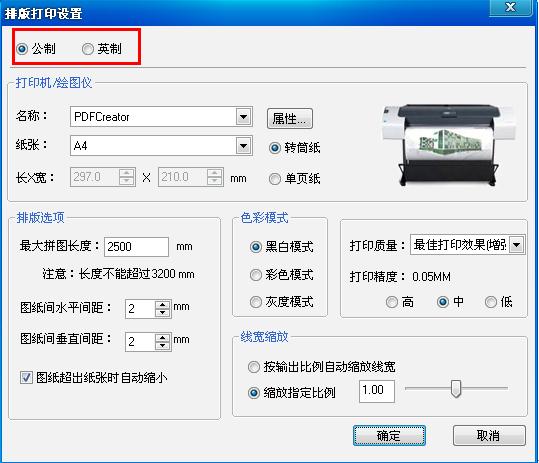

　　　　　　　　　　　　　　　　 图1. 排版打印设置

2. 支持图纸幅面自定义设置

不同的行业或不同国家的用户，可以根据自己企业的标准化定义，自定义更加贴合自己企业标准的标准图纸幅面设置，这些幅面的设置能够帮助打印中心正确的识别图纸的比例和幅面。

系统出厂时，已经定义了公制的常用幅面设置，包括（ISO A4，ISO A3，ISO A2，ISO A1，ISO A0），也定义了英制的常用幅面设置（ANSI A, ANSI B, ANSI C, ANSI D, ANSI E）, 如果用户需要修改标准幅面的设置，可以通过点击菜单：<设置>-><图纸幅面列表编辑>,启动图纸幅面列表编辑功能来自定义自己的幅面设置，如图2所示：

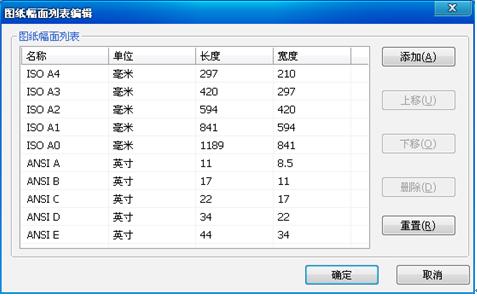

　　　　　　　　　　　　 图2. 图纸幅面列表编辑

3. 支持图纸比例自定义设置

图纸比例设置，用于确定系统采用的标准比例系列，以及比例的规范化表示，系统出厂时，已经按照各国的国家标准，预定义了标准比例系列，如果需要对其进行补充和修改，可以通过点击菜单：<设置>-><图纸比例列表编辑>,启动图纸比例列表编辑功能，如图3所示：

　　　　　　　　 图3. 图纸比例列表编辑

二、改进功能

1．改进了图纸幅面和比例识别算法 新的识别算法，支持对不同的幅面的图框给定不同的装订边数据，适应的行业面更广，内嵌了人工智能幅面及比例推理逻辑，使得打印中心的图纸识别准确率得以大幅提高。

2．PLT文件的读取及打印 PLT文件是遵从HP GL/2规范的打印机指令文件，大型的设计院所通常用这种文件来向打印机发送打印任务，PLT文件现在能够被打印中心直接读入，能够集中批量的处理PLT中记录的打印数据，并最终由打印中心将打印任务输送到打印机打印。
　　 注意：不同的打印驱动程序生成的PLT文件会有些不一样，其指令可能不完全遵从HP GL/2规范，即使是HP打印机驱动程序生成的PLT文件，其生成的PLT文件也不是完全相同，有的打印驱动程序生成的指令的效率高，有的效率低。根据我们对许多HP打印机驱动的对比测试，发现AutoCAD自带的HP绘图仪驱动中，DesignJet450C、750C输出的PLT文件效果都不错，操作系统下安装的HP绘图仪驱动中，HP Designjet 800输出的PLT文件效果也不错，推荐用户采用这种打印机驱动程序在CAD软件中生成PLT文件，然后发送到打印中心集中批量出图。
　　注：目前流行的打印语言为HP的HPGL2语言和ADOBE的POSTSCRIPT语言。由于HP在打印机方面做出的巨大影响，HPGL2语言已成为标准的打印机语言了。基于此，尧创拼图打印中心开发出了能够读取采用HPGL2语言的打印机生成的PLT文件。此版本中又增加了对HP的PCL和PJL语言的支持，并解决了原来版本中读取PLT文件时图形出错的问题，对PLT文件的支持更加强大。

3. 对含有代理实体（又称为自定义实体）图纸的支持更加出色 对于用低版本的AutoCAD生成的含代理实体的图纸文件，有时字体显示不正确，在这次发布的版本中，在“DWG文件打印设置”中增加了对代理实体的处理选项，用户可以通过打开“代理实体打散为简单对象”选项，来纠正这些错误，如图3所示：

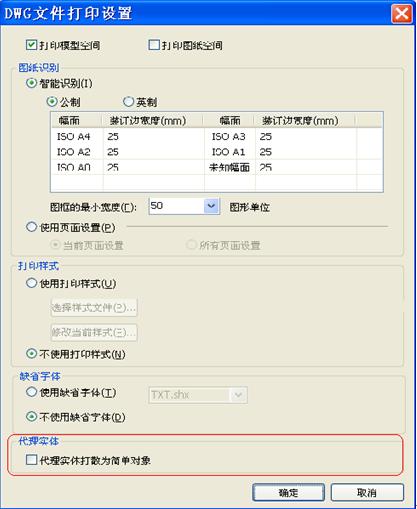

 　　　　　　　　　　 图4. DWG文件打印设置

三、错误修改

1．修改了EMF文件的识别算法及打印时部分文件出错；

2．升级了PDFCreator的版本，修改了个别图纸输出PDF时部分内容丢失；

3．修改了单个文件输出PDF时水印设置无效；
4. 修改了输出PDF有时导致程序出错；

5. 对含有代理实体的支持更加出色；
6. 修改了安装工程，安装时产品特色可能可滚动播放。
