浅析如何提高批量打印加载图纸的成功率

批量打印，为什么有的图纸可以成功加载，有的加载失败？

尧创批量打印中心在添加 dwg图形的时候，智能地极速识别图纸的打印范围和比例，然后进行拼图或直接打印出图，非常快。批量打印工作不限定文件内容和文件数量，完全脱离CAD主程序，既不需要先安装CAD，也不必再像传统的打印方式，非得在CAD主程序中进行打印设置后再打印或批量打印。

加载图纸失败，是程序对图框产生了歧义，原因我归结为以下两类：

一 图框

　　程序对dwg图纸智能识别图框大小和比例全靠程序对图框的智能分析，对图框的要求如下：
1. 图框不论大小（标准图框，加长图框，自定义尺寸都可以），不计类型（直线、多段线、块中对象等都行），但必须有；
2. 内外图框线必须横平竖直，该水平的必须水平，该垂直的必须垂直，不能倾斜，哪怕倾斜0.01°，也不行；

3. 图框的线型目前要求必须是连续线即continuous；

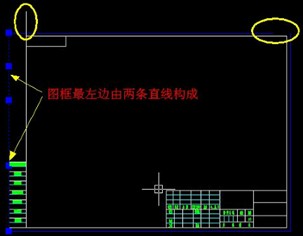

4. 内外图框线不能有超出、缺缝，也不能分段，如下图所示：

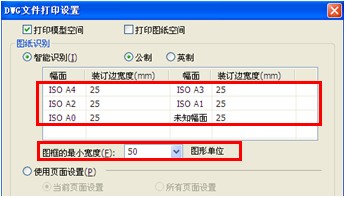

5. 实事求是地设置装订边距　装订边距指图纸外图框左边直线与内图框左边直线间的距离，设置如下图所示。如国标默认的装订边距是25，即不管图纸比例如何，按实际尺寸打印的图纸的外图框与内图框的左边间距都是25。

6.合理设置最短图框线长度 　 有时候加载图纸的速度很慢，有可能导致的原因是，在DWG打印设置中的，图框的最小宽度设置的过小，特别是一些建筑装饰图、基建工程图纸来说，图框长度远远大于默认的最小图框长度50，可以将其设置得大一些，程序计算图框的时候会过滤到许多不必要的小线，提高加载图框的效率；如果其值设置得过小，可能导致参与图框分析的线条过多，从而导致图纸加载速度慢。

二 图纸加密

1. 图纸加密　 很多企业为了保护重要的电子资料，都上了加密系统，图纸被不知不觉加密。加密文件直接添加到批量打印中心，会提示加载失败。请先将图纸解密后，再添加；或者将批量打印软件添加到企业加密软件的涉密策略里去，允许批量打印软件添加*.dwg文件即可。

2. 图纸信息被加密 如天正的图纸中的一些内容是被天正程序加密的，受开发商保护，一般的ACAD软件打开也会丢失部分或全部的信息，尧创批量打印中心暂不支持。
