CAD文件转成PDF的方法详解

CAD是我们平时设计中常用的软件，其标准文件格式的DWG格式，有时也保存为DXF格式的，便于导入到其他设计软件中使用。现在，越来越多的企业将CAD的dwg格式转换成PDF格式，用来存档，或发给同行间交流协作，特别是一些国外企业，因为PDF文件数据量小，安全性高，可靠性强（不论什么人什么时候在什么系统中打开，都不会发生变化）。那么怎么把CAD文件转成PDF格式呢？

不同CAD版本转DWG为PDF的方法不太一样，下面先简要介绍CAD转PDF的方法，再着谈谈批量转PDF的方法。

1. AutoCAD2007以前的版本

需要先在系统中安装PDF虚拟打印机，如PDF factor等，然后在CAD程序中打开图形，点击“页面设置”，在打印页面设置界面如同真实打印一样设置以下内容：

打印机：选择PDF虚拟打印机；

纸张：为了保证图形显示得清晰，最好选用与图形图框一样的纸张，或者比图框更大的纸张；

打印比例：直接选择“布满图纸”，居中打印

打印样式：如同真实打印一样设置

最后点击 “打印”，生成PDF文件。这样生成的PDF文件可控性强，清晰度高，现在的尧创CAD等CAD软件，仍然采用这种方式生成PDF文件。

2. AutoCAD2007以后的版本

AutoCAD从2007开始的版本里面内置了PDF绘图仪，转换同样是到打印里面，设置也和之前一样，只是打印机选项里不用再借助PDF虚拟打印机，而是直接选用“DWG To PDF.pc3”。

3. AutoCAD2011及以上版本

AutoCAD 2011版本有了更多的转换的选择，在“文件”菜单的“输出”里，可以直接输出PDF格式。这一方式同样适用于尧创CAD。

注意：输出的时候，需要给定合适的图框，以便图形能够清晰地显示。

4. 尧创批量打印中心

尧创批量打印中心是一款dwg图纸快速打印和快速转换的工具软件，其企业版既可以批量快速打印、拼图打印dwg等工程图纸、也可以将dwg等工程图纸批量转换成PDF、批量生成plt文件。

操作步骤：

1). 新建PDF转换任务

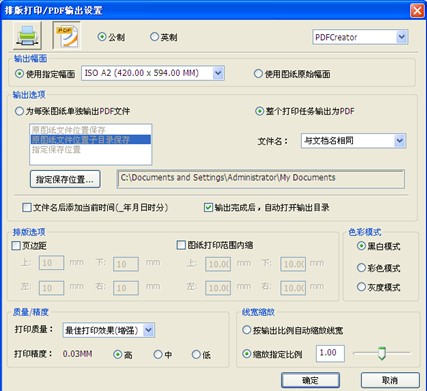

新建PDF转换任务，如上图，设置PDF的输出幅面、转换后保存的路径等。例图设置的是ISO A2，意思是：当图形中的图框大小或等于A2时，自动缩小至充满A2纸张大小，当图形中的图框小于 A2时，则自动裁减为图形本身的图框大小，例如图形图框大小为A3，则生成PDF的纸张为A3幅面。

　 2). 添加图纸，可批量添加图纸

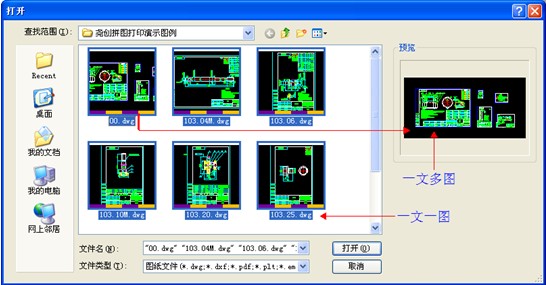

添加图形文件，批量打印中心在打开文件的瞬间智能极速地识别图框和比例。

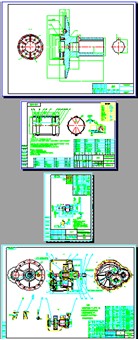

除了可以添加dwg文件以外，还支持其他工程图纸文件，如kmg、dxf、Emf、plt、pdf等。添加图形后如下图所示：

　 3).  打印，批量生成PDF文件。

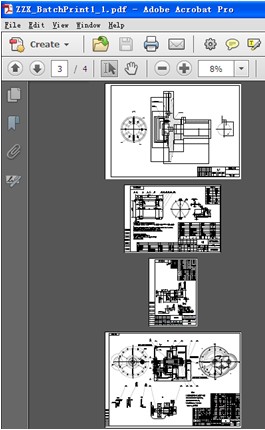

点“打印”，生成PDF文件。用PDF浏览器打开，显示如下图所示：

批量转换PDF不仅可以生成PDF图纸集，还可以一个图生成一个PDF文件。这种批量转换成PDF的方法不仅智能、高效，而且可以设置打印样式控制其线宽，生成打印级别的高精度的PDF文件。强烈推荐用这个方法转换~~~
