CAD局部放大视图(三)——轻松标注

在CAD图形设计时，常常会遇到这样的问题：零件上的一些细小结构，在图 纸上由于图形过小而表达不清，或标注尺寸有困难，需将过小图形放大。对于这种情况，需要特别绘制“局部放大”视图以辅助查看。尧创CAD的“局部放大”工具可以帮您智能地绘制局部放大图形，轻松地完成局部放大视图中的标注。

CAD局部放大视图的标注方法：

1.为局部放大创建单独的标注样式，创建时一般以原零件或装配图的标注样式为基础，将主单位中的测量比例因子改为局部放大倍数的倒数值，如局部放大为2倍，则测量比例因子改为0.5。设置为当前标注样式后，标注局部放大视图中的尺寸就可以了，标注工具和方法与原图一样。

2.如在原零件或装配整体图中一样标注，标注完成后，需要对每个标注在其对象特性面板中，将主单位区域下的标注线性比例值改为局部放大倍数的倒数值。

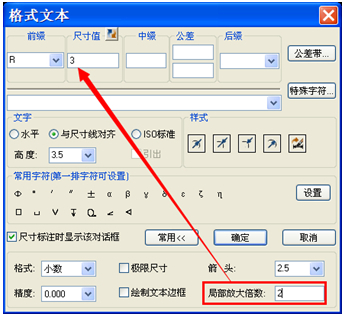

3.尧创CAD提供直接的局部放大标注。如原零件或装配整体图中一样标注，只在标注过程中，在弹出的格式文本对话框的“高级”设置区的“局部放大倍数”编辑框中输入局部放大倍数值，程序自动将尺寸值由测量值换算成实际尺寸值，并显示在尺寸值区。

第三种方法是最简单的，在此特别推荐！

细节决定品质，优秀的CAD软件总能从行业运用出发，抓住用户设计中的细节需求，精心打造每一个功能，真正做到实用，好用。
