符号库属性信息的定义及自动提取

我们知道，在尧创CAD正式版中，标准件图库、系列件图库、参数化系列件图库种类繁多，规格齐全，且属性信息详实。从以上图库中调出的图形块，在作序号标注时，可以自动提取名称、代号、材料、重量等属性信息，从而大大减轻明细编辑填写的工作量。

尧创CAD的符号库涉及机制、机加、液压、化工、电器、电气等行业，门类更加丰富，并且是一个开放的图库，支持用户自行添加（方法参见http://www.yaocsoft.com.cn/Contents194.html)，符号出库后，其属性信息能否做到智能提取？V7、V8及其后续版本对此的回答是肯定的，下面讲述其符号库属性信息定义、提取以及推广的方法。

一、符号库属性信息的定义及自动提取

　操作步骤

1.　打开符号库

2.　添加属性信息

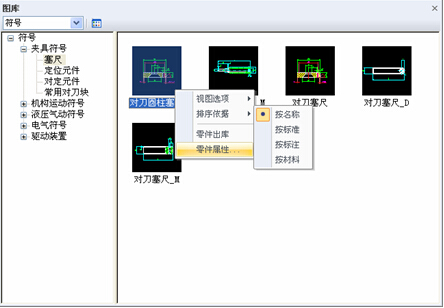

选中某个零件，点右键菜单中的“零件属性”项，弹出属性对话框，如下图所示

在属性名后面的属性值区域输入属性值。

注：点“添加”/“删除”按钮，可以添加或删除属性字段。

3.　符号出库

双击“图库”对话框中的符号，符号调用出库，在绘图界面确定插入点，确定方向，完成调用。

4.　符号库属性明细信息自动提取

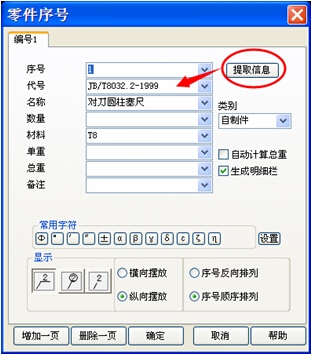

启动序号标注，点击“提取信息”按钮，光标回到绘图界面，点击调用出库的符号，程序智能提取并显示出该零件的属性信息，如下图所示。

二、符号库属性定义信息的推广

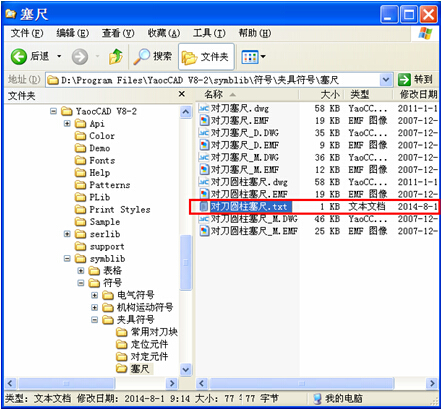

符号库在一台机器上定义后，会在尧创CAD符号图库安装目录（\symblib\符号\...）下生成与所选符号同名的txt文件，如刚刚我们在尧创CAD程序界面中对符号库的夹具符号的塞尺目录中的“对刀圆柱塞尺”定义的属性信息，则在与该符号相同的目录下生成“对刀圆柱塞尺.txt”，如下图所示。

将符号库属性定义文件（*.txt）拷贝其他计算机的尧创CAD安装目录下的同一子目录下，程序在序号标注时即可自动提取该符号库的属性信息了。
