尧创CAD V8.1发布用户试用版，欢迎新老客户试用！

　  尧创CAD推出全面开放的企业设计资源图库平台。我们可以自由规划定义企业设计资源库，然后在尺寸标注、标题栏、明细栏、块属性编辑等等对话框中随意调用资源库中的技术术语、材料库等信息，在图形设计中随时引用资源库中的图形。

　  尧创CAD V8.1在长度、坐标、角度等数据输入时支持表达式，让数据输入更加智能，增加自动截交功能、增加“上一次打印”可选页面设置项、新增快速切换到常用线型（粗实线、细实线、中心线）按钮等，详细的新增和改进功能如下：

一、新增功能

1. 企业设计资源库

　  企业设计资源库用于保存企业设计过程中需要用到的，物料及编码、图号、参考图库、技术要求、常用技术术语、设计规范、设计参考手册，可广泛适用于大中小型企业，是CAD设计软件的好助手。

　  企业设计资源库全面开放。我们可以自由规划定义企业的设计资源库，如增加、删除、修改库的分类或条目，或从其他系统库导入（例如从ERP系统导入物料信息）等，如图一。

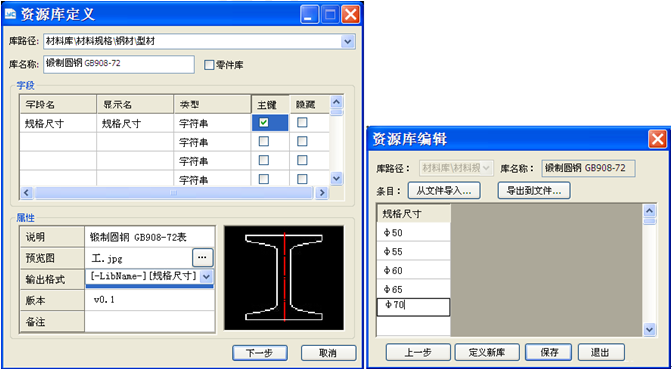

图一企业设计资源库定义

　  程序出厂时已提供材料库、技术术语库和少量的零件库，如图二。

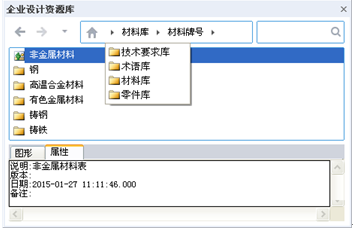

图二 企业设计资源库

　  企业设计资源库中的术语库、材料库等文字类数据可以在尧创CAD的尺寸标注、块属性编辑、标题栏图信息填写、明细栏编辑等多个对话框中自如地调用。当编辑框首次成功引用资源库中某个字段的内容后，程序将该编辑区与库中相关字段关联起来，再次编辑时可以直接从从编辑框的下拉列表中选用，方便快捷。企业设计资源库中的图形库则可以在图纸设计中随时引用，省时省力。

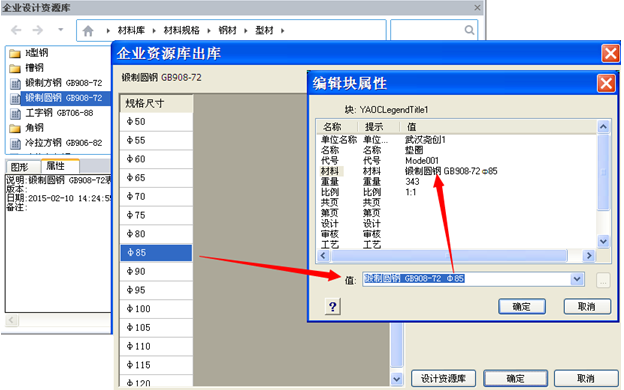

图三 编辑框再次调用库资源

　  编辑区成功调用企业设计资源库后，再次点击击编辑框后的向下箭头，显示的下拉列表项有既有历史输入记录，又有资源库的关联字段内容，如图9。

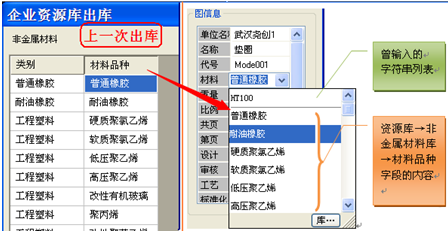

图四 编辑框下拉列表项

2. 快速切换到粗实线、细实线、中心线图层

　  单击图层面板上的粗实线（或细实线、中心线）图标，能快速地将粗实线（或细实线、中心线）图层设置为当前图层。当线型、线宽、颜色等特性设置为随层时，单击上述图标，即可快速切换到绘制相应实体对象状态，简化设置，提高绘图效率。

3. 长度、坐标、角度输入支持表达式，数据输入更加智能

　  在绘制直线、平移图形等需要精确输入数据进行定位时，长度、坐标、角度等数据输入区支持以“+”加、“－”减、“*”乘、“/”除、“^”乘方等运算符与数字组成的表达式的自动计算。如启动画线（命令：line）：指定起点，输入@25*2<90/3，得到长度为50，方向为30°的直线。

4. 截交功能

　  截交用于去掉多余线头和补齐缺少的线，其操作等同于在两对象（包括直线、多段线、圆弧等类型）间做半径为0的倒圆角。

　  点击菜单机械→扩展绘图面板→截交按钮，或输入命令：XTRIM，启动截交命令，截交功能效果图如图五。

图五 截交效果图

5. 设置默认替代字体

　  新增系统变量BIGFontALT，默认替代字体为：gbcbig.shx，用于设置符号、汉字类大字体未定义时的替代显示字体。比如在一些三维CAD转换得到的dwg文件中，汉字所用的文字样式中没有指定大字体，V8.1以前的版本会将其显示成？或乱码，V8.1及其后续版本则以BIGFontALT设置的替代字体显示。

　  BIGFontALT与程序原有的FontALT系统变量间的关系是：当文件中定义的字体找不到时，优先用FontALT定义的默认字体显示（意义与AutoCAD的同名系统变量相同）；当文件中未定义大字体时，则用BIGFontALT系统变量定义的替代字体显示。

6. 增加“上一次打印”可选页面设置项

　  在“打印”对话框中，增加“上一次打印”可选页面设置项。可以一键调用尧创CAD程序上一次打印使用的各项页面设置，您只需要对重新指定打印区域即可。

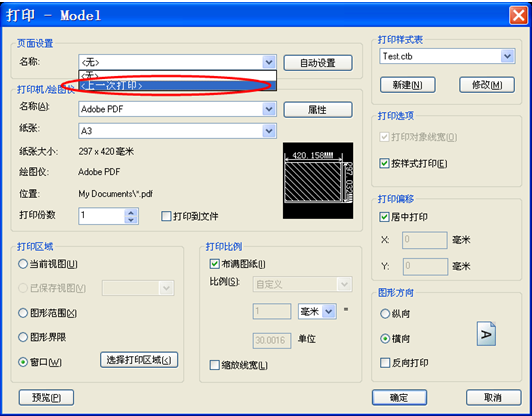

图六 “打印”对话框

7. 当标题栏中属性定义名含 “日期”（英文版“DATE”）时，自动取系统当前时间为给该属性赋初始值。

8. 重新设计Ribbon界面，将更多使用频率高的工具置于面板中。

二、改进功能

1. 在粗糙度标注对话框中，e区、d区、α1下拉列表项中增加空白可选项； e区还增加“切割边”可选项。

2. 修改删除序号和明细后弹出对话框不当前的问题。

3. 修改双击修改图幅比例时，标题栏中的比例属性值不能自动更新的问题。
