[摘要：本文阐述了科学合理地创建及使用CAD图库的常用方法和意义，并以尧创CAD的企业资源库为例，讲解图块法建库和出库的操作步骤，展现图库和绘图功能的完美集成。]
下面以尧创CAD的企业资源库功能为例（需要尧创CAD V8.2版本，可以从其官网下载其免费试用版），告诉您如何自己动手完成一个为您量身定制的图库，其他CAD的建库也大同小异，所以不再一一介绍。
1）单击<管理>→<自定义>面板中的

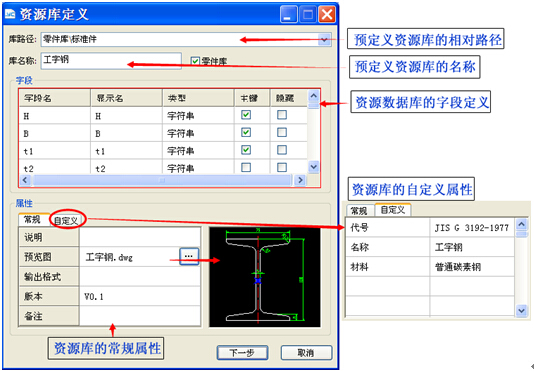

按钮，或在命令行输入命令：Libdef，启动设计资源库定义界面，如下图。
2）输入预定义资源库的相对路径，库名称，字段信息、属性。
库路径：输入预定义资源库的相对路径，可以点击编辑框尾部的下拉箭头选择，也可以手动输入，格式与操作系统资源管理器中的格式相似，上一级目录与下一级目录间以“\”相隔。
库名称：输入预定义资源库的名称。
零件库：勾选时表示预定资源库是零件图形库，不勾选则表示是材料名称等术语库，也就是前面所说的普通库。
字段：在字段的表格编辑区定义资源数据库的字段名称及特性。每一个字段占据一行，可定义字段名、显示名、字段类型、是否是主键、隐藏或显示等。
属性－常规：定义预定义资源库的一般属性。
说明：预定义资源库的说明。
预览图：为预定义资源库添加预览图片，可以是dwg、emf、wmf、jpg、bmp等格式文件，建议最好是dwg、emf格式。任意比例缩放时，都可以显示得比较清晰。
输出格式：定义资源库数据的出库内容及形式。
输出格式于非零件类（即术语类）资源库有重要意义。输出格式的定义及意义参阅下表：
|
输出格式定义说明 |
输出格式定义举例 |
资源库出库内容 |
|
不定义 |
|
所选单元格中的内容 |
|
字段与固定字符结合 |
圆钢[规格] |
“圆钢”与字段“[规格]”字段内容的组合 |
|
多个字段的组合 |
[名称][代号] |
“[名称]”字段与“[代号]”字段内容的组合 |
|
当需要引用库名称，使用系统字段[-LibName-] |
[-LibName-] [规格] |
资源库的名称与[规格]字段内容的组合 |
|
当需要引用该库所在的目录路径层次时，使用系统字段[-Path<X>-]，其中<X>是目录回溯的层次，库所在的目录为层次0，上一级目录为层次1，依此类推 |
[-Path<1>-] |
资源库所在目录的上一级目录的名称 |
综合举例：
① 资源库的名称是“工字钢 GB706-88”，其目录层次为…\材料库\材料规格\钢材\型材\工字钢 GB706-88，当输出格式定义如下：
[-Path<1>-]-[-Path<0>-] [-LibName-] [规格]

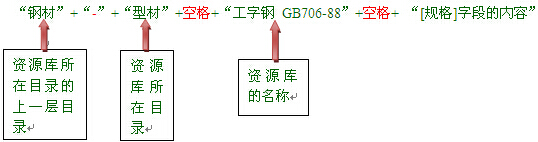

表示资源库出库时，其字符串组成如下：

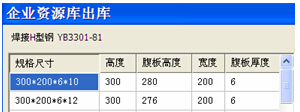

② 材料规格库下面的“焊接H型钢YB3301-81”库，如下图所示，双击300*200*6*10单元格，如果不定义输出格式，则出库内容为“300*200*6*10”；如果将该库的输出格式定义为[-LibName-] [规格尺寸]，则出库内容为“焊接H型钢 YB3301-81 300*200*6*10”。
版本：预定义资源库的版本记录。
备注：预定义资源库的备注说明。
属性－自定义：设置预定义资源库的自定义属性名称及属性值。如上图中对工字钢图库中，定义其代号为JIS G3192-1977，名称为工字钢，材料为普遍碳素钢等。
如果自定义属性名与企业的明细表字段名同名，则该图形出库后，该零件的图素的扩展字典会记录这些属性的具体值，在进行零部件序号标注时，可以直接通过选择这个零件来提取这些信息，并自动填写到明细表的对应子字段中。

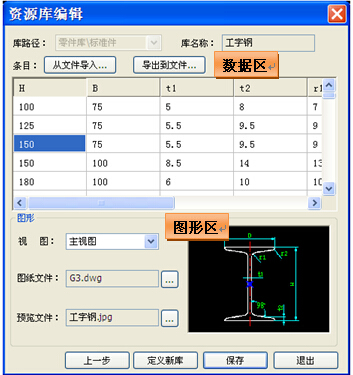

3）点击下一步，弹出资源库编辑对话框，如下图。
数据区：输入数据。可以直接在数据表格编辑区手工输入，也可以从其他文件中导入（导入文件的格式暂支持*.txt、*.xls）。每一行是一条数据，如上图每一行是工字钢的一个规格参数。
从文件导入：从*.txt、*.xls文件中导入数据。
导出到文件：将已填写的数据导出为*.txt、*.xls文件。
图形区：当资源库中是零件类时，需要为每一行数据添加各个视图的图形文件和预览图片。如果当前预定义资源库非零件类，是一般术语库，则不需要定义图形区内容。
视图：点击视图编辑框后的向下箭头 ，从视图列表
中选择一个视图。
图纸文件：为所选系列的某个视图添加相应的dwg图形文件。
预览文件：为所选系列的某个视图添加预览图片。
图形区操作步骤：
① 光标在数据区某一行点击，置为当前行，；
② 点击视图编辑框尾部的下拉列表，选择主视图；
③ 点击图纸文件后的
，添加用当前系列行中的数据绘制的dwg图形文件；
④ 点击预览文件后的，添加相应的预览图片；
⑤ 重复②～④步，依次为当前系列的左视图、俯视图、其他视图的图形和预览图；
⑥ 重复①～⑤步，为所有系列添加相应视图的图形和预览图
⑦ 点击保存。
说明：在建库之前，需要预先为每个系列绘制独立的图形文件（.dwg文件）和预览文件（可以是.dwg文件或其他图片格式的文件）。为了方便图库的调用，图形文件在绘制结束后最好做一下清理（命令：Purge），清除不需要的设置；还要设定基准点（命令：Base），设置图形作为文件块调用时的基准点，再保存。
4）点“保存”按钮，保存当前正在定义的资源库。
5）点“定义新库”按钮，继续创建其他资源库。
注意：如果资源库创建中途保存后，中断了，点击机械－图库面板中的
，或在命令行输入命令：libout，打开企业设计资源库，选中某一资源库，点击右键菜单中的“修改”，弹出资源库定义界面，可以打开已有资源库进行完善或修改。
企业设计资源库根据类型的不同，有多种调用方式。
操作步骤：

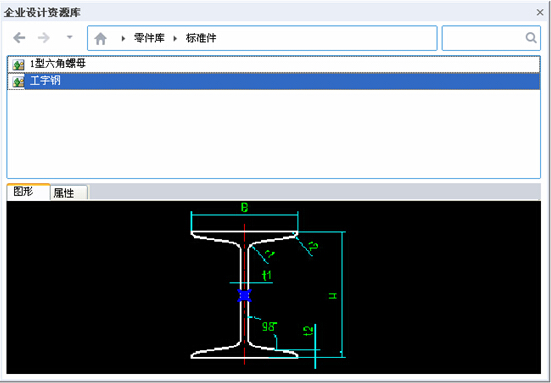

1) 点击机械－图库面板中的，或在命令行输入命令：libout，打开企业设计资源库，选中零件库，双击打开。

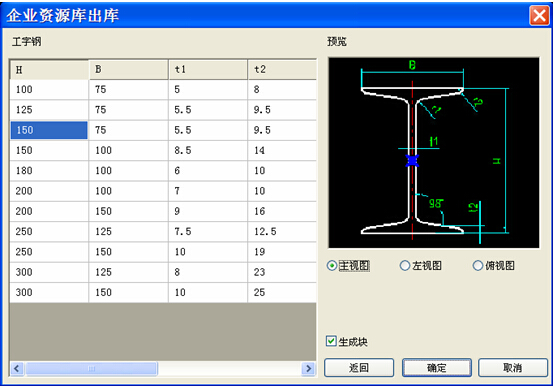

2) 单击选中某一单元格（即选中该行系列），选择视图类型，再点“确定”按钮。
3) 在绘图界面单击鼠标左键确定定位点，指定方向，图形出库。
非零件（即术语类，又称为普通库）资源库在尧创CAD的尺寸标注、块属性编辑、标题栏图信息填写、明细栏编辑等对话框中可以自由调用；也可以直接打开术语类资源库，双击生成文本片段。
1) 启动企业资源库出库的方法有以下几种：
① 点击机械－图库面板中的，直接打开企业资源库；
② 在命令行输入命令：libout，直接打开企业资源库；
③ 在插入图框(命令：xlegend)对话框中填写图信息时；
④ 在明细栏编辑对话框（命令：ddbom）中；
⑤ 在尺寸标注对话框的前缀区、后缀区、线下字符区；
⑥ 当编辑属性块 (命令：EATTEDIT)对话框；
⑦ 在序号标注(命令：partlabel)对话框中

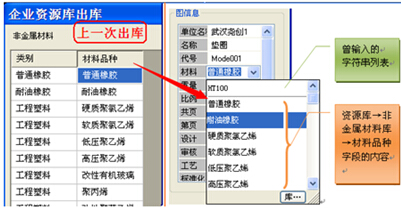

在第③～⑦种情形下，单击编辑框后的向下箭头，弹出历史输入可选项列表，单击列表右下方的资源库按钮，打开企业设计资源库。下图是插入图框时，输入“材料”时启动资源库的界面。
2) 在企业资源库中找到某一术语类资源库，双击打开。
3) 移动光标到需要的字符单元格内，双击鼠标左键，或者单击某一单元格，然后点“确定”按钮，该单元格所在行记录被选中出库。
4) 所选记录按照资源库定义的输出格式自动调出。
如果是直接打开的企业资源库，记录生成一个多行文本；如果是在编辑对话框中启动的企业资源库，数据自动填写到编辑框中。
编辑框（如插入图框→图信息→材料）成功调用企业资源库后，如需再次调用或修改（如程序中再次插入图框，填写图信息中的材料）时，单击编辑框中的向下箭头，下拉可选项列表中显示有两个部分：
l 历史记录：用户以前输入过的内容。
l 上一个调用的资源库字段中的所有数据，如下图。
单击鼠标左键，将下拉列表中的某一项填写到编辑框中。
出库图形块在序号标注时，其代号、名称等明细信息可以手动填写，也可以调用库中信息自动输入。企业设计资源库的调用方式有三种：
a) 单击序号每个属性编辑框后面的向下按钮，从资源库中提取信息填写到单个编辑框中，即术语类资源库的调用。
b) 单击“从库中提取”按钮，从资源库中提取的记录自动填写到序号标注的同名字段，即同时调用多个信息。
c) 单击“从图上提取”按钮，从资源库中提取的记录自动填写到序号标注的同名字段，即同时调用多个信息。
前面两种调用方式即非零件（即术语）类资源库的调用，请参见“术语类设计资源库出库”的详细说明。下面讲述“从图上提取”，即同时提取出库图块的多个自定义属性字段值的操作步骤：
1) 启动序号标注(命令：partlabel)命令；
2) 在零件序号标注对话框中，单击“从图上提取”按钮；

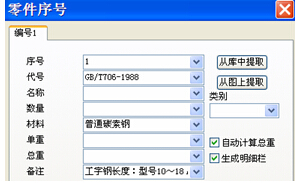

3) 在绘图区将光标移到出库的图形上，单击鼠标左键，程序自动提取出库图形的自定义属性值，并返回到零件序号对话框，如下图所示。
4) 点击“确定”按钮，完成序号标注，自动生成明细栏。
图库建立的方法很多，这里列举了几种常见的方法，工程设计中常用的CAD工具软件，都非常重视如何方便的建立图库，用户需要选择一款适合自己的CAD工具软件来完成图库建设，从而达到提高效率的同时，还能兼顾规范化。
