常用CAD批量打印软件的功能对比__网文转载

图纸和工艺文档打印，是企业设计和生产的一个很重要的环节，在产品设计的过程中，产品设计人员需要临时打印图纸来更加清晰的交流产品的设计细节；在产品设计的里程碑点（例如，部件设计完成，产品设计完成，产品试制或正式投产时图纸发放等时间节点），也需要打印产品的正式图纸。

设计人员也许会抱怨，一张一张图纸的“打开、打印”的工作方式，实在浪费时间和精力，那么，有没有一款软件，能够帮我批量打印这些图纸呢？答案是“有”，下面就几款在网络上名气比较大的打印软件，来对比介绍一下这些软件。

我们选定的软件包括如下几款：

尧创批量打印中心，CAD批量打印精灵，CAD批量打印程序（邱枫），CAD批量打印大师

软件安装：

尧创批量打印中心，不依赖于任何CAD产品，能够独立安装和工作，而且对Windows的版本没有任何限制，安装的过程也非常简单，一直点击“下一步”，就可以全部搞定。

CAD批量打印精灵，CAD批量打印大师，AutoCAD的插件，需要首先安装AutoCAD，再安装插件。

CAD批量打印程序（邱枫），AutoCAD的插件，需要首先安装AutoCAD，再在工具－加载应用程序界面，添加BatchPlot*.VLX插件文件。

功能对比：

我们采用表格的形势，列出了几款软件与打印相关的功能对比：

总的来说，CAD批量打印软件都可以自动识别dwg/dxf图纸的打印范围，实现批量打印。不过，功能各有侧重。

实际使用感受对比

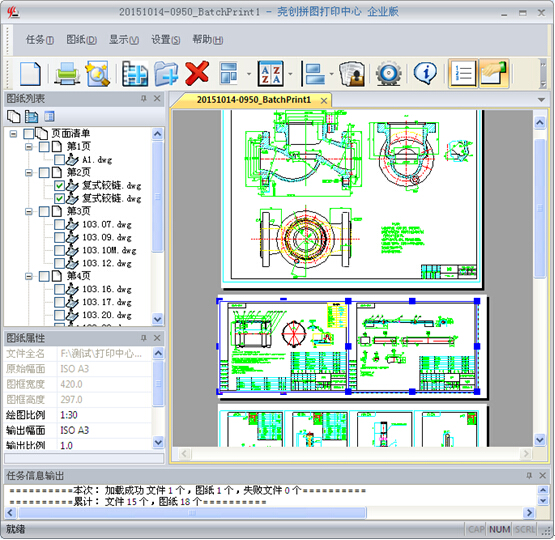

通过使用，我迫不及待的要单独说说尧创批量打印中心，这是一款独立的图纸批量打印软件，功能比较全面。与其他几款CAD批量打印工具相比，尧创批量打印中心除了能对dwg、dxf文件批量打印，还可以对当下流行的pdf、plt文件进行批量打印；不仅可以自动识别图纸的打印范围（即图框），还同时识别出每张图纸的图幅比例，这样，不同幅面、不同比例的多张图纸不仅可以自动缩放到打印范围(或纸张)批量打印，也可以按工程打印标准1：1拼图排版打印；也能按原始图纸比例将CAD图纸批量转换成pdf、plt文件格式。还有一些辅助功能，如图纸排序、水印及其平铺、打印统计等，就是各花入各眼，各取所需了。

尧创批量打印中心是一款独立使用的软件，无需安装CAD，优势很明显，但也有不足之处，因为离开CAD设计环境，所以，一些必要的初始化工作还是免不了的，他需要将CAD图纸所用的形、字体、打印样式等文件拷贝到尧创批量打印中心环境下，才好保证图纸正确显示。相比之下，AutoCAD插件的形势打印，环境现成的，配置的工作量为零。

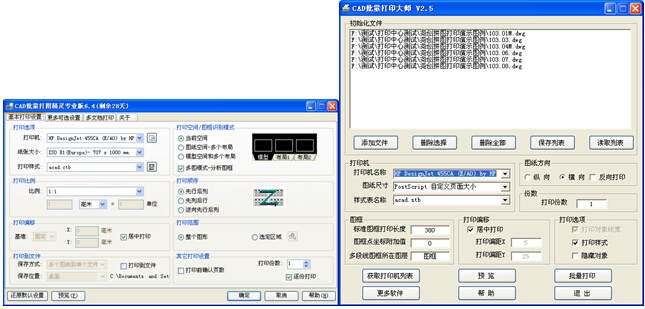

CAD批量打印精灵、CAD批量打印大师等CAD批量打印插件的特点也是非常显著的，最明显的优势是不需要重新配置打印环境，而且，借助CAD主程序，图形对象的正确率更高，打印预览可以做到无级缩放，更加直观清晰，并且不仅可以批量打印，根据选用打印机或笔的不同，还可以批量转成pdf、jpg、dwf、plt等文件格式。CAD批量打印插件都可以自动识别图框，但能力各不相同：CAD批量打印大师对于理正、天正等图纸图框的识别准确率达到98%以上。CAD批量打印精灵则考虑了图框的种种可能，其识别图框的范围最广，正确率也最高。

除尧创批量打印中心外，所有CAD批量打印插件都不能自动判断出图纸的比例，无法将不同幅面和不同比例的多张图纸按工程制图要求1：1出图。举例：如果有三张1:1\1:5的A3图和一张1：2的A4图，CAD批量打印插件无法按工程制图的要求1：1打印出图。不具备拼图排版打印能力，不能对pdf、plt文件格式进行批量打印，这应该是插件类CAD批量打印的局限与重大不足点。

使用推荐：

尧创批量打印中心，感觉特别适合大中型企业使用，一般大中型企业的标准化要求高，出图工作量大，出图质量要求高，打印的硬件设备也比较齐全，这些尧创批量打印中心都能够处理得很好，从尧创的网站上列出的企业用户，也可以看出都是一些大型的企业和军工院所。

尧创批量打印中心还有一个重要的亮点：二次开发接口，通过接口，可以从PDM等管理软件调用尧创批量打印中心打印企业的图档。

其他几款插件类的软件，比较适合个人或3~5位设计人员的小微型企业使用，毕竟不需要花钱或者花太多的钱，打印工作量也不大，图纸的打印要求也不高，用这些插件，基本能满足要求。

如果是用理正、天正图纸的企业，对图纸比例的要求不太高时，建议使用CAD批量打印（邱枫）版，它是CAD的免费插件， 也可以使用CAD批量打印精灵或CAD批量打印大师。

以上是个人的一些看法，仅供参考，如有不当之处，请多多包涵。
