图纸拆分整理及批量打印管理解决方案
中国石油天然气管道工程公司案例分析
武汉尧创软件科技有限责任公司是武汉开目信息技术股份有限公司下设的控股子公司，隶属于华工科技产业集团。
尧创公司成立于2007年，紧密依托开目公司雄厚的科研力量和丰富的人才资源。积聚了原开目CAD产品的研发专家，继承了开目CAD的核心技术。尧创公司秉承“为客户创造价值，做国内一流的设计软件解决方案供应商”的经营理念，将一如既往的大力促进民族自主知识产权CAD设计软件的研究和开发，致力于制造业企业信息化建设，尧创公司主要产品系列如下：
CAD系列
尧创CAD标准版、尧创CAD机械版、开目尧创CAD特别版
加密系统
宙斯盾企业防泄密信息系统（AEGIS）
打印及管理软件
尧创拼图打印中心（亦称尧创批量打印中心）
企业打印出版管理系统

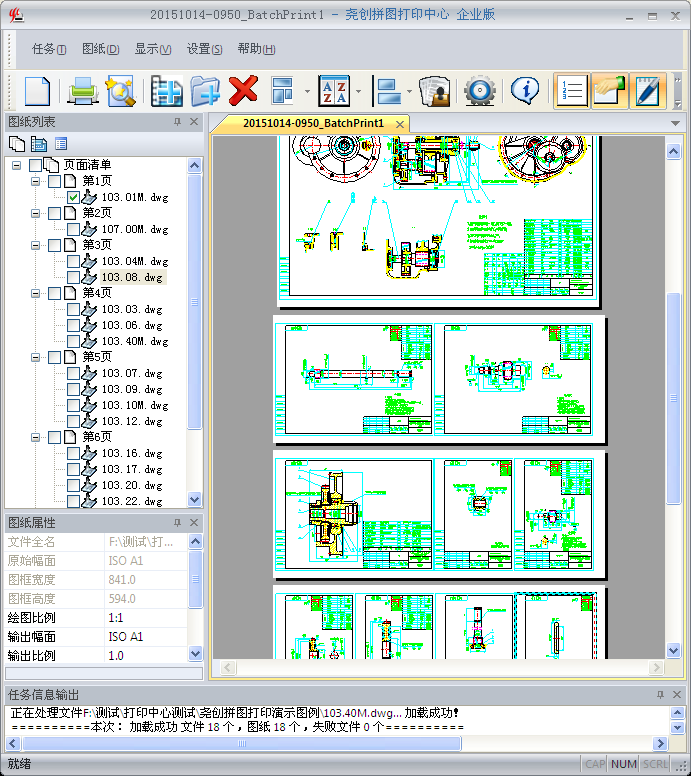

批量打印中心：批量打印及排版软件，支持批量打印DWG，PDF，PLT文件，支持连续单页打印，也支持在大幅面打印机上拼图排版打印，智能分析打印区域，智能识别图幅和比例。

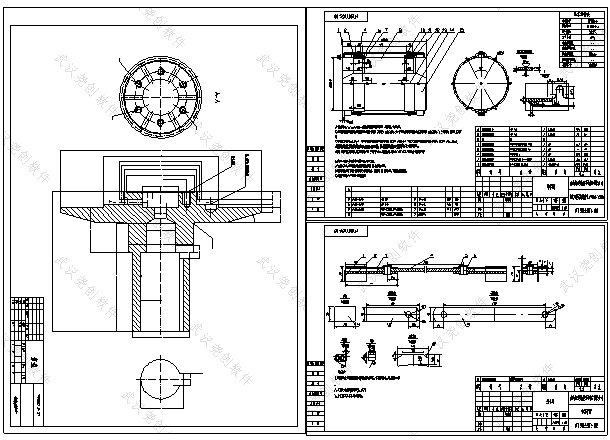

图纸拆分整理功能模块：将一个包含多张图纸的DWG文件内容拆分成只包含单张图纸的DWG文件或PDF文件，单独文件的文件名根据图纸角图章中文件号命名（支持用户自定义文件命名方式）。
图纸打印及转换为PDF的管理解决方案：通过任务管理的方式，管理并监控企业设计人员设计过程中的图纸打印，以及将DWG图纸转换为PDF的应用需求，从设计人员发起打印任务申请，到打印任务审批，然后到任务被排队打印执行，最后到打印结果通知，整个打印管理过程被有效管理，并支持日志记录查询。
在打印任务中直接添加AutoCAD或其他CAD生成的*.dwg、*.dxf图纸文件，尧创拼图打印中心能够快速、智能地识别图形文件的打印范围（图幅）和比例。
在打印任务中直接添加*.pdf、*.plt、*.emf等格式文件，进行批量打印或拼图打印。
可以将图形文件批量转换成高质量、高精度、具备打印级别的PDF文件格式，完美再现CAD图形文件。方便企业对外文件交流和图纸电子文档的保存。
设计人员可以将图形文件用打印中心批量转成PLT格式，发往打印室；再由打印室用打印中心加载PLT批量打印，确保图形文件的安全。
支持惠普、佳能、精工、奥西等各种类型的打印机，能根据打印机设置的纸张自动缩放图纸和线宽，批量快速地输出完整的图纸内容。
最优秀的智能拼图排版算法，可最大限度地节省纸张和耗材。
系统根据备选打印机阵列中打印机的纸张、介质（单页纸 或 卷筒纸）等参数，自动把打印任务中的图形根据幅面大小进行匹配、分组，进而分发到多台打印机或者一台打印机的不同纸道分别批量打印输出，高效智能。
根据待打印图纸所使用的单位制以及当地的绘图习惯，在打印任务中选择公制或者英制单位。
智能识别图纸的打印区域（图框）和图纸比例，无需逐个打开图形文件，也不需要在CAD中对图纸进行繁琐的打印设置。
单图框文件和多图框文件可同时添加，可混排打印，无需人为区分。
添加整个目录中的某一类型文件，无需逐个添加。
统计当前任务信息和打印历史记录中的打印时间、图纸的幅面、数量等信息。
产品信息提取及拆图功能的主要功能是从项目图纸中自动提取图纸角图章中的信息，包括文件号、版次、档案号、单体名称、文件名关键词，日期，比例、项目号、阶段、工程名称、区域名称、幅面、折算幅面等重要信息，根据这些信息，确定对图纸进行批量拆分保存的DWG，PDF文件的文件名。
拆图时，支持用户选择拆图保存的文件类型，支持的文件类型包括：AutoCAD DWG文件类型，PDF文件类型。
在一次拆图的过程中，设计人员可以选择AutoCAD DWG文件类型，PDF文件类型中的一种，也可以同时选择并同时输出这两种格式的单张图纸。
在拆图时，设计人员可以选择拆图结果保存的路径，拆图完成后，设计人员可以点击拆图界面上的“打开结果文件夹”功能，直接查看拆图保存的结果。
当选择拆图保存为DWG文件时，设计人员可以指定保存的DWG文件的具体版本，支持的版本包括：AutoCAD2004、AutoCAD2007、AutoCAD2008、AutoCAD2010、AutoCAD2012、AutoCAD2014，方便图纸被不同版本的AutoCAD进行直接编辑修改。系统出厂时，默认的保存版本是“AutoCAD2010”版本格式。
保存时，如果出现磁盘空间不足，会给予提示，以便设计人员即时发现拆图过程中的问题，并进行针对性的调整。
拆图结果，按照如下规则，保存在设计人员指定的拆图目录中：
i.打开文件的项目号未保存过时：
根据打开的DWG文件名作为生成要的文件夹名称。判断要生成的文件夹是否生成过，如果没生成过则以要生成的文件夹名称命名生成子目录；根据用户保存选项中DWG文件选项和PDF文件选项的勾选情况，选择生成DWG子目录或PDF子目录（可根据勾选情况同时生成），根据每张图纸中提取的文件号命名对应文件（文件号中包含“/”命名时需要去掉），并按保存选项中的勾选情况，按需保存到DWG目录下或PDF目录下（可根据勾选情况同时生成）。
即：

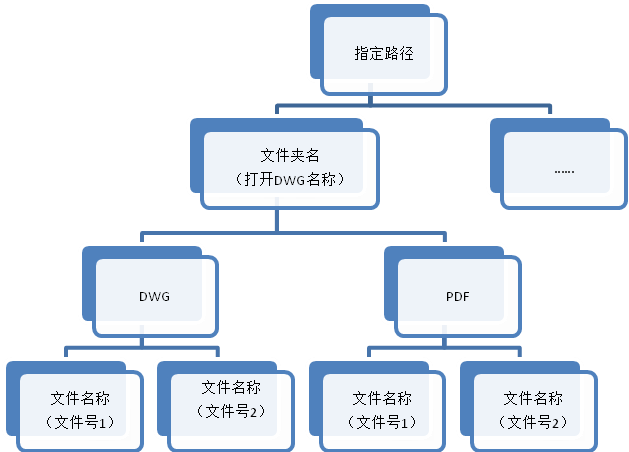

拆图结果保存目录
ii.打开文件的项目号已保存过时：
判断要生成的文件夹是否存在，如果已生成过对应目录则在原生成目录文件夹名称后追加版本号，第一次生成的追加版本号“_1版”，第二次生成的追加版本号“_2版”，以此类推。保证版本号最高的为最后一次生成的版本。
即：

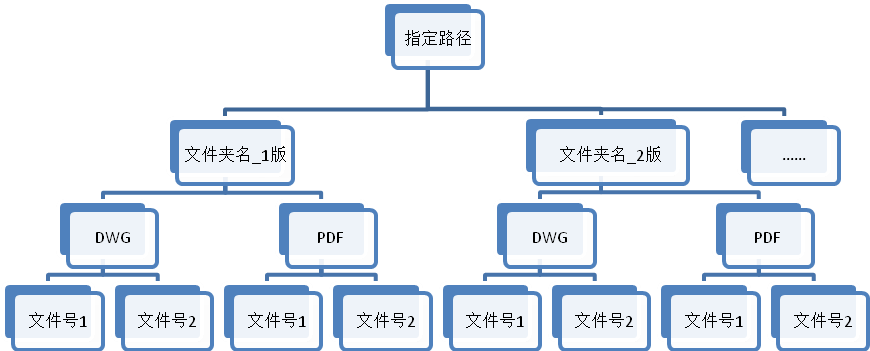

拆图结果保存目录（自动增加版本号）
程序保证拆分结果与原图纸保持一致，没有字体、格式、线条样式、比例等内容的变化；不改变或丢失原图纸内插入的图片或图块等内容。
设计人员在产品设计的过程中，经常需要打印图纸，大多数企业目前在临时图纸打印方面的控制非常松散，设计人员可以随意打印，最直接的后果是，纸张和打印耗材耗损严重，打印机由于过度或不正确的使用，经常不能正常工作，给企业的正常设计活动带来影响。不受控制的打印带来的另外一个严重后果是，设计人员不受控制的打印图纸，如果直接流向了生产环节，容易引发生产质量事故，或直接流失导致产品设计机密的泄露。

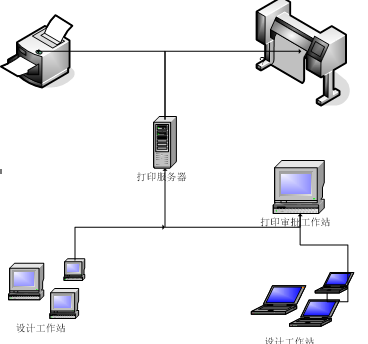

尧创企业打印管理系统，是专门设计用来控制设计人员临时打印的解决方案，解决方案示意图如下：
尧创企业打印管理系统
尧创企业打印管理系统，是一个基于B/S技术开放系统，客户端直接使用Windows浏览器，无需安装任何软件，一台专业的打印管理服务器，提供基于WEB的打印管理服务，最终构成一个由“设计人员”，“打印审批人员”，“打印员”，“系统管理员”组成的打印协同生态系统，其基本工作原理如下：

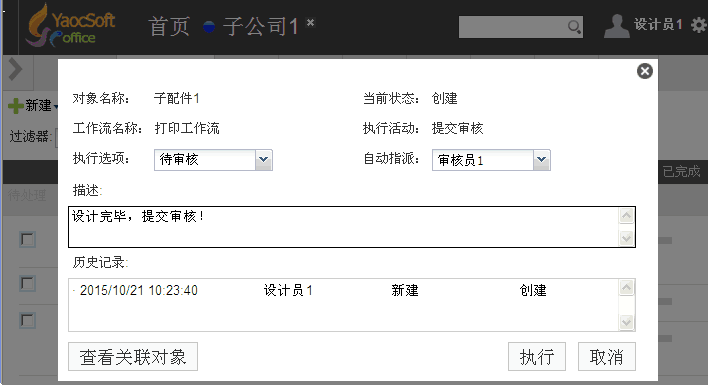

A. 设计人员通过该系统，提交打印申请。在打印申请中，打印人员指定了要打印的文件，并陈述打印理由；系统根据规则，自动将打印申请提交给指定的打印审批人员。

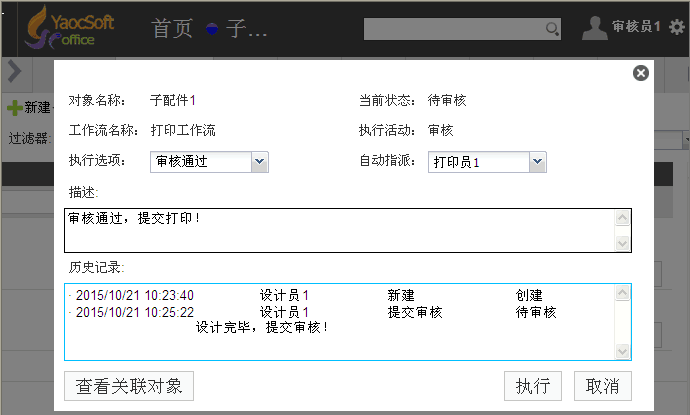

B. 打印审批人员通过该系统，审核所有等待自己审批的打印任务，对于审批通过的打印任务，系统自动将该任务流转到指定的打印人员；对于审批不通过的打印任务，直接打回到生成该申请的设计人员。审批人员可以对打印任务文字批注审核意见。

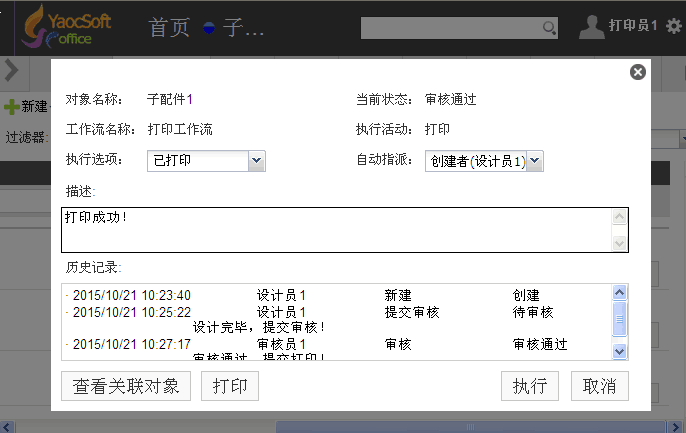

C. 打印人员通过该系统，使用打印中心，打印所有通过了审批，而且分配给自己的打印任务，并反馈打印结果给打印任务申请者（设计人员），设计人员拿到正确的打印结果后，关闭成功执行了的打印任务。

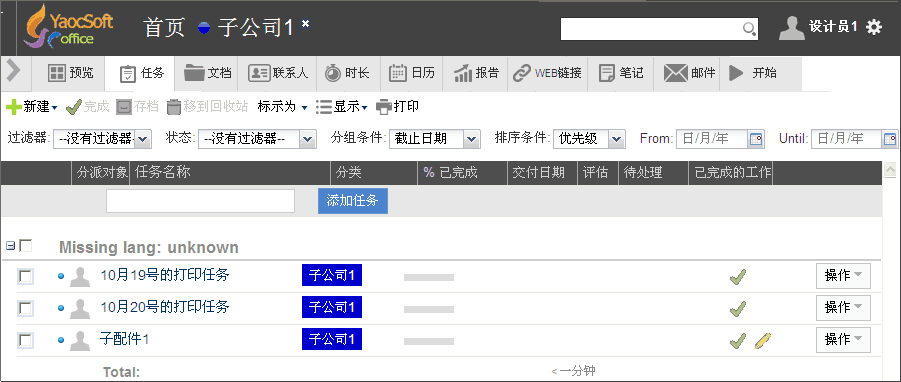

D. 设计人员可以查询所有自己的打印任务目前所处的状态（待审核，审核通过/审核不通过，待打印，打印完成/打印失败等状态），支持对打印任务执行情况的全程跟踪。
E. 打印审批人员和管理人员可以查询所有打印的历史信息，用于汇总，监督一段时间内所有的打印活动。
F. 打印工作流程支持根据企业的实际管理现状，自定义打印任务工作流，任务的流转过程完全自动化，易学易用。
G. 支持邮件和提醒功能，支持紧急情况打印例外。
H. 集成尧创批量打印中心，打印人员对审批通过的dwg/dxf、pdf、plt等图纸进行拼图打印，或直接批量打印。
解决方案一的特点：
l 自动排版拼图，效率高，功能全，打印效果即时预览，打印结果所见即所得。
l 支持打印任务审批及监控，避免非授权打印，有效的防止了图纸泄密。
l 专业的打印任务调度服务器，打印机使用效率高，管理功能全面严谨。
l 支持打印日志，历史打印任务查询简单方便，便于统计和追踪。
对于已经实施了设计协同系统的企业（例如，已经或正准备实施 PDM 或PLM的企业），其里程碑点的大量图纸需要打印时，如何提高打印效率，节约打印纸张，优化打印排版，是困扰企业的一个难题。
传统的方法是，打印人员从PDM或PLM下载所有需要打印的图纸文件到本地机器，逐个文件打开，选择打印区域，设置打印比例，然后送打印机打印，也就是我们所说“Open then print one by one”模式，这种模式的显著缺点如下：
l 浪费纸张：由于没有经过排版，直接一张一张的在滚筒打印机上打印，导致了只利用了纸张的部分区域，其他区域完全空白且被浪费。
l 不能所见即所得的控制打印机：有的企业购买了昂贵的带拼图功能的打印机，似乎解决了纸张浪费的问题，但新的问题来了，比如，你有一大批A4幅面的图纸或工艺文件打印，你希望控制每打印4张A4的图纸就自动裁切（这样做，最核心的目的就是减少打印人员裁切图纸的工作量），那么你这台昂贵的打印机就不知所措了。
l 不能控制图纸的打印顺序：一大堆图纸被打印出来后，你如何按照图号的先后顺序整理图纸？如何从一大堆图纸中，查找指定图号的图纸？如果有一款软件，能够帮你按图号一定顺序打印图纸，这件事情就变得非常简单了。
l DWG文件你或许已经习惯了传统的打印方式，可是，三维软件生成的图纸如何打印？可以批量排版打印PDF文件和PLT文件吗？
l 这么多图纸，从PDM/PLM下载到本地机器上，万一谁将这些文件拷贝带走，这个风险谁来担当？
尧创批量打印中心，完全针对企业的批量打印业务量身打造，他提供了功能强大，设计精密的集成开发接口，支持通过很少的集成开发，和现有的PDM/PLM系统集成使用，打印人员不再需要下载图纸到本地，然后逐个打印，他们只需要在PDM/PLM的产品结构树上，执行打印功能，系统就会自动批量的打印所选的产品结构零部件节点的图纸，不再需要繁琐的一张一张的处理，而且打印中心，帮你自动识别打印区域，自动识别打印比例，自动设置打印样式，按照你想要的顺序打印图纸，并帮你记录什么时间、打印了多少张那些幅面的图纸，用了多少纸张等，您要做的就是端上一杯茶，在打印机前，惬意的欣赏图纸批量输出的辉宏场面。

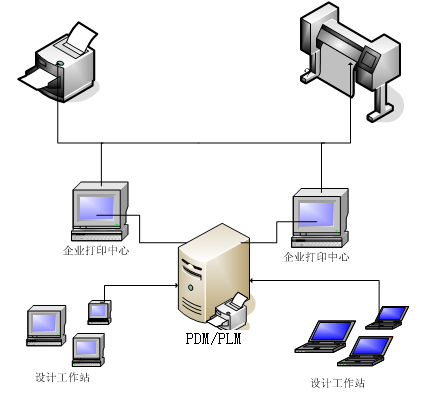

打印中心和PDM/PLM集成工作示意图
天津管道设计院和尧创公司在打印及收图管理系统的合作，源自于其批量签名及打印系统的应用需求，根据管道院管道设计的特点和设计人员的经典设计工作模式，天津滨海管道设计院对尧创打印中心，提出如下技术要求：
l 签名打印系统分为客户端系统和服务端系统，采用B/S构架设计
l 签名打印系统，运行于Windows系统，服务端使用IIS服务器，客户端采用Windows浏览器Internet Explorer.
l 签名打印系统和天正协同系统数据库直接对接.
l 签名打印系统的工作流程图：

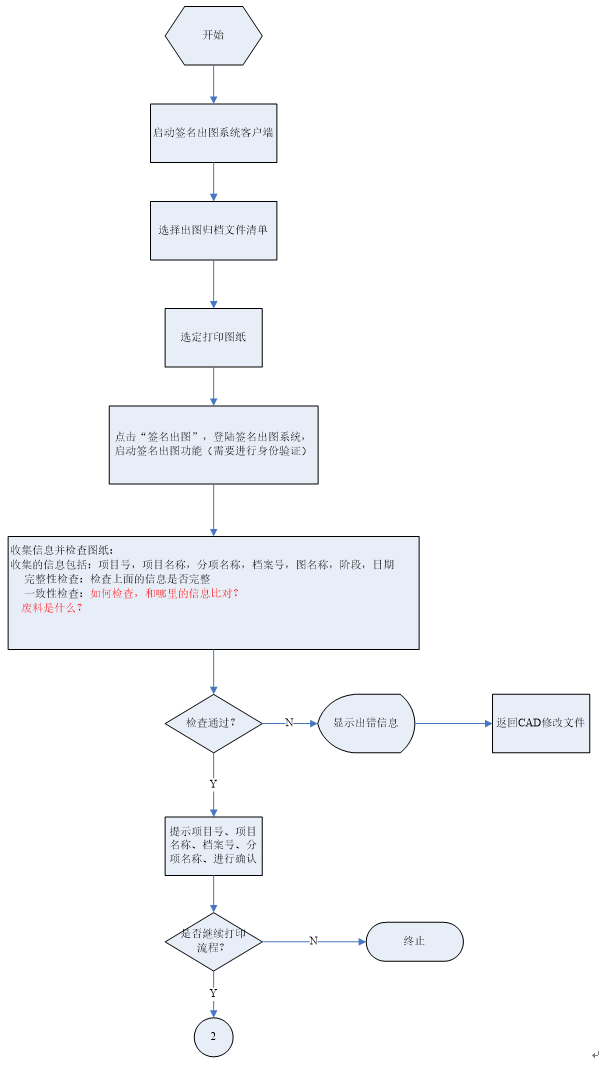

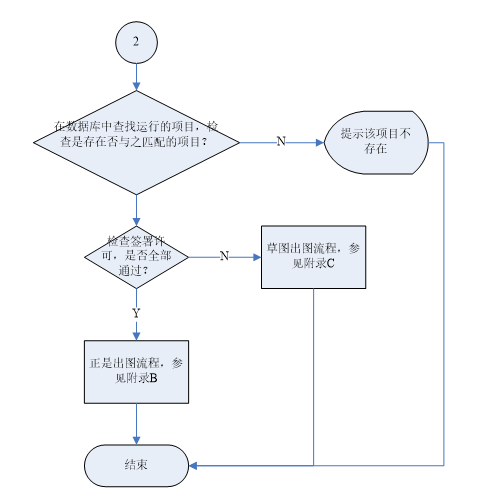

附录A：签名打印流程图

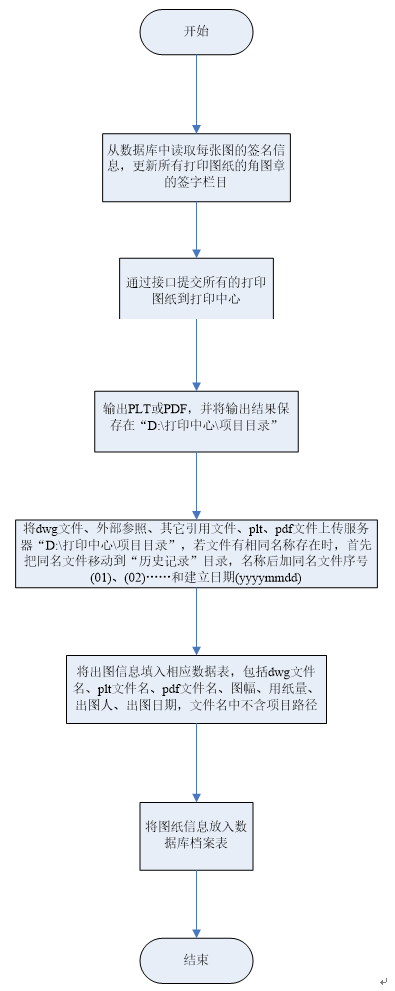

附录B：正式出图流程图

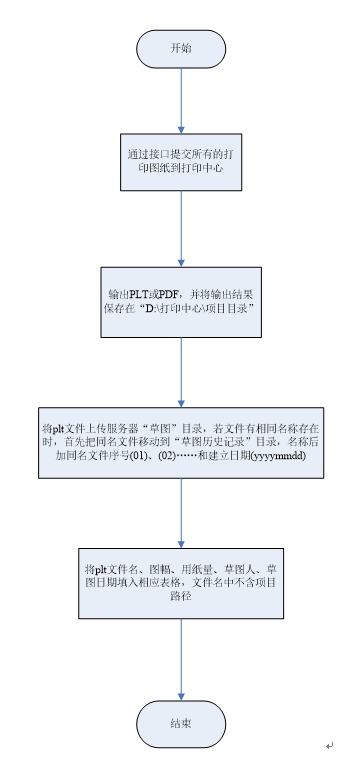

附录C：草图出图流程图
该公司在和尧创公司合作前，采用手工的方式拆分图纸，设计人员需要手工将绘制到一个DWG文件中的所有项目的图纸，一张图一张图的分别另存为DWG文件，然后在AutoCAD中，对每个文件，分别输出PDF，对拆分的图纸文件命名的工作量也比较大，而且容易出现漏拆错拆问题，命名经常出现不规范的情形。
为此，尧创公司根据用户的需求，量身定制了拆图功能模块，大大提升了设计人员的工作效率，同时，图纸的正确性，完整性，规范性通过软件，得到了有效的保障。
武汉尧创软件科技有限责任公司
2017.07.31
