打开KMG3X文件时，需要对尧创CAD安装目录下的“support”文件夹中的Mx_area.con文件进行配置。这样才能确保打开的KMG文件中的标题标、明细表内容可编辑，即双击标题栏，明细表项或执行明细编辑命令。
修改Mx_area.con文件有两种方法：
1.直接将KMCAD3X安装目录中该文件拷贝到尧创CAD安装目录的“support”文件夹中进行覆盖。
2.根据KMCAD3X图形文件中的标题栏、明细表，修改“Mx_area.con”文件。
附：mx_area.con的格式与意义
该文件的格式为：
##标题栏## （此行不可更改）
2,180,50 （第一项数字2表示下面有两个说明组，可进行添加，在此定义的项目可把标题栏内信息自动映射到“信息输入”中相应位置。第二项180为标题栏宽度，第三项50为标题栏高度。在以下两个说明组中每组占两行）
1,代号 （第一组为“代号”)
-80,30,80,20 （前两个数字为填写代号的矩形区域的左下角坐标，其坐标以图纸内框右下角为原点；后两个数字为该区域右上角坐标，其坐标是以矩形区域的左下角坐标为原点）
2,名称
-110,0,30,35 （第二组为“名称”，各数字意义同上）
##明细栏## （此行不可更改）
8,180,10,7 （第一项为明细栏项数，第二项为明细栏宽度，第三项为明细栏底栏高度，第四项为明细栏各项目栏每栏高度，以下为每一项的说明组，各占两行）
1,序号 （说明组的第一行第一项为编号，第二项为项目名称）
0,10,中 （说明组第二行第一项为相对明细栏左端点的坐标，第二项为该项的宽度，第三项为字体左右对齐的方法。“中”表示居中，“左”表示左对齐）
2,代号 （各项意义同上）
10,35,左
……

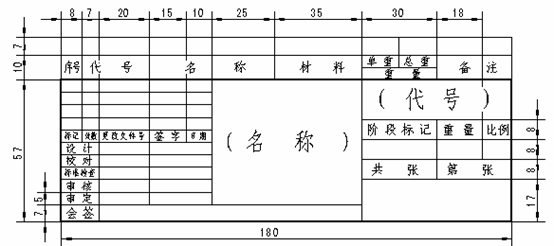

如标题栏，明细栏格式如下图，可以按以下方式修改MX_AREA.CON：
##标题栏##
2,180,74 （2表示有两个说明组，标题栏宽180，高度为74）
1,代号
-60,33,60,41
2,名称
-120,7,60,67
##明细栏##
7,180,10,7 （明细栏项数共有7项，宽度为180，底栏高度为10，其项目栏高度为7）
1,序号
0,8,中
2,代号
8,27,左 （第一项8=0+8，即前一项的起始坐标加上其宽度等于下一项的起始坐标）
3,名称
35,50,左 （第一项35=8+27，第二个50为名称这一项的宽度）
4, 材料
85,35,中
56, 重量
120,30,左 （这一组中编号56（56＞9）表示此项为一虚设项，表示放在第5、6项下面，宽度30是第5、6项宽度之和，起点与第5项同。）
5,单重
120,15,中
6,总重
135,15,中
7,备注
150,30,左
如定义了标题栏中说明组，在所说明的区域中填定字符将被自动映射到图形信息区，为今后检索、分类、统计创造条件。
