尧创CAD2010 版本发布说明

尧创CAD2010版本继承了尧创CAD2009版本的所有特性，新增动态输入、线性标注子形式、半径和直径标注子形式、引线标注等功能，并进一步改进和完善了块操作，比如块中实体可以如同普通对象一般参与修剪延伸、参与标注、参与局部放大功能中去等等。

尧创CAD2010不仅提供传统的在CommandLine窗口中输入命令的方式，而且新增动态输入方式。“动态输入”在光标附近提供了一个命令界面，显示出正在输入的命令和等待输入的命令。“动态输入”帮助设计人员专注于绘图区域，既方便又提高了绘图效率。

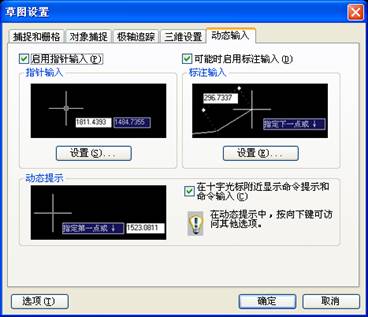

图一动态输入设置

即使是同一类标注，在不同的图形环境中，也需要灵活地改变一下形式，以便图形和尺寸显示更清晰，线性标注提供了常用的几种标注形式，如图所示。

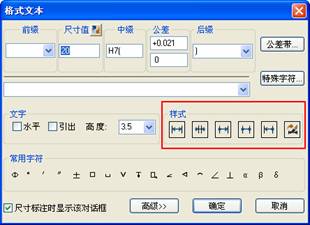

　　　　　　图二线性尺寸标注对话框

点击尺寸编辑对话框中的子形式，可以很方便地得到形如下图所示的线性尺寸

所有标注均支持在尺寸线下填写文字内容。

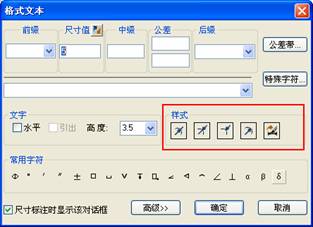

由于标注样式的变量多，设置起来非常繁杂，尧创CAD直接在尺寸编辑对话框中为半径类标注提供了5种常用的标注形式，不管是弧半径比较大的半径标注，还是半径比较小的半径标注，点击形象直观的样式按钮，就能轻松标注出按钮所示的半径标注形式。

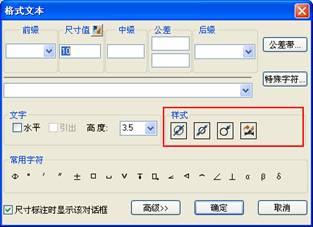

直径标注提供了四种标注子形式，标注与半径标注类似。

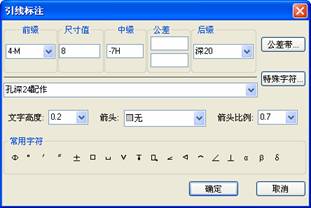

尧创CAD2010根据众多用户的需求，新增引线标注功能。引线标注含前缀区、尺寸值区、中缀区、公差区、后缀区和线下文字区六大区域，想在哪个区域显示就在哪个区域填写，所见即所得，标注简单，编辑方便。

尧创CAD打印中心是一款高效省力省资源的工具，既能在A0、A1等不同幅面的绘图仪上用卷筒纸拼图输出，也能在A3、A4或A5幅面的打印机上单张连续地打印出图。最新尧创打印中心能够正确识别*.dwg、*.dxf文件格式的图幅和图纸比例。

注：该功能不属于尧创CAD的标准配置

a. 能够对块中的直线、圆等对象直接标注

b. 块中直线、圆、弧等实体可以参与修剪、延伸等编辑操作

c. 局部放大支持拾取块中对象并按所选范围精确裁剪

尧创CAD2010对打开/保存文件的性能作了进一步的优化和改进，极大地提高了实体集的属性修改速度，并进一步优化了修剪/延伸的速度。
