尧创CAD与开目CAD的异同（一）

从开目CAD转入尧创CAD，你会惊喜地发现，原来视图缩放、平移可以如此方便，极轴导航、对象捕捉、对象追踪等导航阵容功能如此强大，夹点拉伸可以让直线伸缩自由……。尧创CAD作为开目CAD的升级换代新产品，首先，它在文件格式上与国际主流的绘图软件相同；其次，它在界面、功能和操作习惯上与国际主流的绘图软件高度一致，让图形信息实现跨企业、跨行业、跨国际的无障碍交流与沟通；第三，它极大地丰富了绘图设置，满足不同习惯、不同行业设计师的需求，其设计大图的能力远远超越了开目CAD。

正因为与开目CAD有太多的不一样，老用户刚刚转型过来时，可能会感到不习惯，甚至感到困惑：小键盘中的上下左右键不再作指定方向用了，如何精确定位一个相对点？相切直线没有专用的工具，怎么实现？……下面分别从初始化环境、绘图、标注、剖面等常用功能点出发，比较尧创CAD与开目CAD3X版本间的异同，希望能对开目老用户快速认识尧创CAD，快速过渡到熟练使用尧创CAD起到一点儿帮助。

开目CAD作图时几乎不需要任何设置，确定图幅和比例后就可以作图了，尧创CAD应该如何快速进入与开目类似的作图环境呢？

1.  图幅和图纸比例

开目CAD支持一文一图。在新建文件时，程序提示选择合适的图幅和图纸比例，进入绘图界面后，所有初始化环境如文字高度、线型比例、剖面间隔等与图形比例间如何换算等全部由程序自动完成，用户只需按对外大小输入实际尺寸绘制图形即可。

尧创CAD支持一文多图。通过以下两步操作完成初始化设置。

1.　 新建文件时，建议使用样板新建，不仅让文件中的设置统一，而且可以。图形样板文件的扩展名为*.dwt，样板中可设置的内容：

§　图层名

§　标注样式

§　文字样式

§　线型

§　捕捉、栅格和正交设置

§　还有默认文字高度、单位类型和精度、图形区域等等变量的初始化设置

2.　 启动菜单“机械|图框|新建图框”，插入合适的图幅和图纸比例，还可以同时插入代号栏、标题栏、信息栏，填写图纸信息等。

注：尧创CAD出厂配置中带有符合机械行业标准的样板（位于安装目录\Templates\YaoCCAD.dwt），可参照。

2.  线型

开目CAD有粗线、细实线、及其他不连续线线型。

尧创CAD的线型根据线的结构形式而定义，如continuous连续线、Hidden虚线等，用户还可以自定义线型。尧创CAD线型中没有开目CAD中的粗实线、细实线线型，如何实现粗实线、细实线效果呢？请看完线宽的区别后，想想看！^_^

3.  线宽

开目CAD

在开目CAD里，线宽可以在绘图时设置；也可以使用默认值，出图时对不同线型设置线宽。

尧创CAD

在尧创CAD里，线宽值可以是某一固定值如0.25mm，也可以设置为随层、随块特性，由层或块的属性来决定对象的线宽。打印输出时，可以直接按照对象的线宽进行打印，还可以通过打印样式重新定义对象的输出宽度。

如何实现粗实线、细实线效果？

有很多种方法可以实现，下面列举三种：

①　在图层管理器中设置不同线宽的图层，再在相应图层上绘制对象。

②　第一种方法也可以仅设置不同颜色，而不设线宽，即线宽都设为默认，最后在打印出图时用打印样式控制不同颜色对象的线宽。

③　在绘制对象时将当前线型设为continuous，当前线宽设置不同的值。

下面是将对象放置到不同线宽的图层中实现粗、细实线效果的方法：

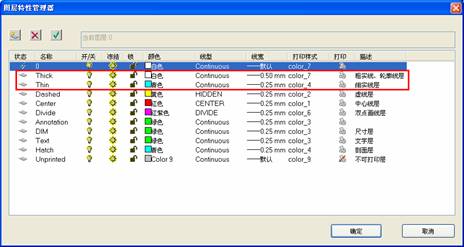

a) 图层设置如下，设有thick层，线型是continuous，线宽是0.5mm；还有thin层，线型是continuous，线宽是0.25mm

b) 将当前图层和特性设置如下，再创建粗实线对象

　　c) 切换到Thin层，创建细实线对象

注：以上当前图层设置仅对图素有效，当对象是剖面线、尺寸和文字时，程序遵循“自动设置标注对象的图层”规则，自动将新建的标注类对象放置到相应的图层，表现为相应图层的属性。

4.  标题栏、代号栏、信息栏的创建、调用、填写和修改，现以标题栏为例，其他表格方法相似

开目CAD

创建：在1:1的图形中按标题栏的实际长度绘制构成表格的直线，再将其转成表格线，用表格填写工具填写固定字，最后入表格库。

调用：可以在新建文件时选用标题栏，也可从图库中选用

填写：用表格填写工具在单元格内填写内容，修改单元格内容的方法相同。

尧创CAD：

创建：按标题栏的实际长度绘制构成表格的直线，用单行文本或多行文本填写工具填写固定字。在调用标题栏时经常需要填写的区域（如产品代号）定义属性文字，保存文件，可以直接覆盖尧创CAD安装目录\Templates\China-GB TiTle.dwg。

调用：在插入图框时调用标题栏、代号栏和信息栏，同时填写图信息。标题栏等作为文件块被插入到当前图形。

填写：插入图框时填写的图信息自动映射到标题栏、代号栏和信息栏的相应属性定义区域。

修改：双击标题栏等属性块，可以在“编辑块属性”对话框中填写或修改属性内容；而标题栏中原来用单行或多行文本创建的固定字可用“机械|修改|块内文字编辑”工具修改。
