尧创CAD图库——常用图库的特色

尧创CAD的常用图库相较同行，也有特别之处哦。下面几点是笔者觉得不错的，您不妨试试。

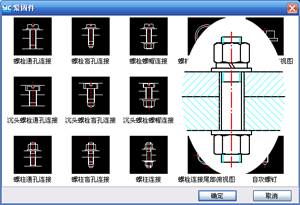

1. 多种连接形式的紧固件组同时出库，自动消隐。程序提供通孔、盲孔等多种基本的连接形式，并引导用户选择螺栓、螺钉、螺柱、垫圈、螺母等的型号和规格，零件组整体出库并自动完成相互间的消隐，能自动生成沉孔，支持动态确定螺栓（螺柱或螺钉）的标准长度。

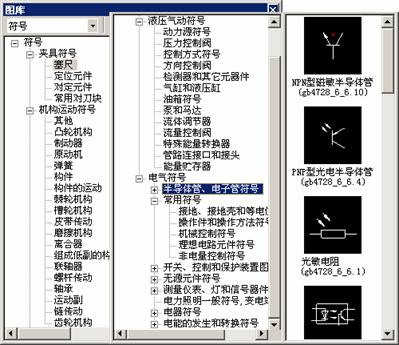

2. 丰富的符号库 符号库中的元件丰富，涉及机制、机加、液压、化工、电器、电气等制造业常用的元件符号。

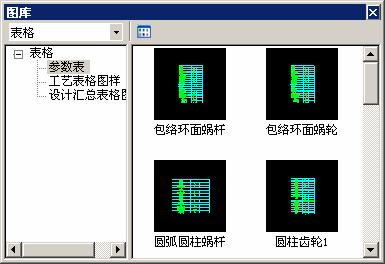

3. 实用的表格库。含有常用的工艺表格图样、设计汇总表格图样，并新增齿轮、涡轮、蜗杆等结构图常用的参数表库。表格文字具有尧创CAD特有的自动约束表格的宽度的功能，即当表格中的属性文字不超过表格宽度时，文字正常显示；超过时，可以压缩到表格宽度内，以调整模式显示。

4. 简单实用的技术要求库，支持用户自行添加。

5. 参数化孔特征 可以根据用户输入的参数自动生成通孔、盲孔、柱形沉孔、锥形沉孔、螺纹孔、键槽。通孔的孔长采用不定长线的设计方式，定位后可以自动延长至与边界相交。

6. 参数化弹簧 输入弹簧的设计参数，程序可自动绘制圆柱螺旋压缩弹簧、圆柱螺旋拉伸弹簧、圆锥螺旋压缩弹簧几种螺旋弹簧的示意图和剖面图。
