全面开放的CAD企业设计资源库—创建

　企业设计资源库用于保存企业设计过程中需要用到的，物料及编码、图号、参考图库、技术要求、常用技术术语、设计规范、设计参考手册，以方便CAD设计时随时查阅和调用。本文讲述尧创CAD企业设计资源库的创建方法。

尧创CAD企业设计资源库全面开放。我们可以自由规划定义企业的设计资源库，如增加、删除、修改库的分类或条目，或从其他系统库导入（例如从ERP系统导入物料信息）等。程序出厂时提供了少量的材料库、技术术语库和零件库，以供参考。

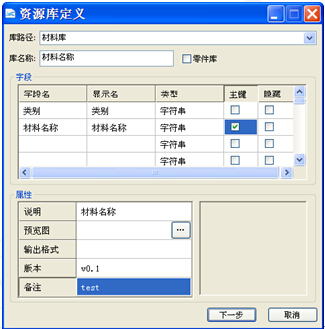

1)　单击<管理>→<自定义>面板中的按钮，或在命令行输入命令：Libdef，启动设计资源库定义界面，如图1。

2)　输入预定义库的路径、库名称、资源库字段等内容，点击下一步，弹出资源库编辑对话框，如图2。

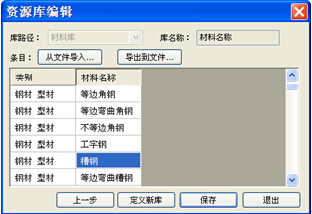

图2 资源库编辑（术语类）

3)　点“保存”按钮，资源库定义完成。

对于含有图形的资源，其入库的操作步骤与术语类基本类似，略有不同之处有两点：

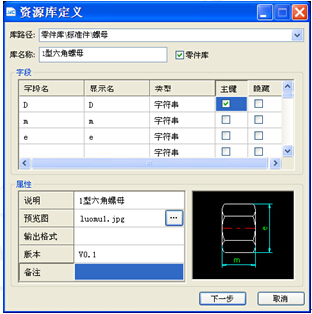

①　在“术语资源库定义”的第1步，勾选“零件库”选项，如图3，其他信息定义与术语类相同。

图3 资源库定义（零件库）

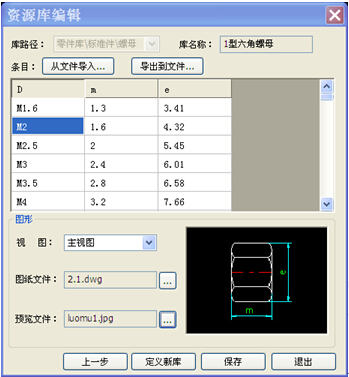

②　在第2步“资源库编辑”对话框中，表中区的数据输入与术语类资源库一样。表中区的每一行记录对应一个系列，每个系列除了数据以外，还可以将该系列已绘制好的相应视图文件添加入库，如图4。

图4资源库编辑（零件库）

结束语：图库是CAD设计高级阶段的重要工具之一，全面开放的企业设计资源库继续保持和发扬尧创CAD一直以来坚持的功能简单、专业、实用原则，提供建库平台，允许用户自由定制个性化图库：术语库、技术要求库、标准件图库、系列件图库……等，方便随时调用出库，高效辅助CAD设计，是CAD设计的强力助手。
